Anwendungen
Präzisionsgeräte



Fabreeka liefert Komplettlösungen an Hersteller von Präzisionsgeräten, Endverbraucher und alle, die mit präzisen Fertigungsverfahren zu tun haben oder hochgenaue Messergebnisse fordern.



Sowohl für die industrielle Messtechnik, z.B. für die Isolation von Koordinatenmessmaschinen, oder für die Isolation hochgenauer Laborgeräte, wie Mikroskope mit Auflösungen im Nanometerbereich, Fabreeka ist mit seinen niederfrequenten Luftfeder-Lösungen ein bewährter und vertrauenswürdiger Partner in diesem und vielen anderen Bereichen. Mit unseren PAL- und PLM-Niederfrequenz-Schwingungs- und Schockisolationssystemen, können Sie die benötigten Genauigkeiten Ihrer Messtechnik erreichen, bzw. gewährleisten.



Für manche Anwendungen sind spezielle System- und Strukturanalysen nötig. Die Auslegung der Unterkonstruktion und des Rahmens, die in Verbindung mit dem Isolationssystem eingesetzt und in die Maschinenkonstruktion integriert wird, kann ebenfalls kundenspezifisch angepasst werden.
Auch in diesen Fällen stehen Ihnen die Experten von Fabreeka zur Seite und bringen ihre Erfahrung aus unzähligen erfolgreichen Projekten in Ihre Aufgabe ein. Mit jahrzehntelanger Erfahrung in der Fundamentisolation hat Fabreeka alle Antworten auf Ihre Fragen, von der ersten Beratung bis hin zu kompletten, schlüsselfertigen Lösungen.



Erfahren Sie mehr darüber, warum Fabreeka in diesem Bereich, in dem der Genauigkeitsgrad von Präzisionsmaschinen immer höher wird, einen wichtigen Unterschied machen kann.



Präzisionsfertigung



Die Anforderungen an die Genauigkeit von Präzisionswerkzeugmaschinen werden immer höher. Geräte, die mit Nanotechnologie schneiden, drehen, polieren und positionieren, ermöglichen Feinarbeiten und Messungen im Mikron- und sogar Angströmbereich.Ultrapräzisionsgeräte werden in vielen Branchen eingesetzt. Dazu gehören Halbleiter- und Waferverarbeitung, Optik und Linsenherstellung sowie nicht standardisierte Materialverarbeitungsprozesse.



Für viele Ultrapräzisionsgeräte in unterschiedlichen Branchen , einschließlich der Halbleiterwaferbearbeitung, der Optik- und Linsenherstellung und der Bearbeitung von nicht standardisierten Materialien, bieten unsere niederfrequenten pneumatischen Präzisions-Luftnivellierungsisolatoren (PAL) eine überlegene Niederfrequenz-Schwingungsisolierung. Kunden auf der ganzen Welt vertrauen auf Fabreeka PAL-Isolatoren, da sie wissen, dass sie die kritischen Anforderungen von Messinstrumenten, Elektronenmikroskopen, Prüfstationen und anderen Präzisionsfertigungsgeräten erfüllen werden.



Labor



Laborarbeit ist ein Synonym für Präzisionsarbeit. Die Isolierung der empfindlichen Laborgeräte ist meist Voraussetzung für deren Funktion.
Fachleute, die Tischmikroskope und Elektronenmikroskope für die biomedizinische Forschung, die Halbleiterfertigung oder andere Aufgaben einsetzen, wollen höchste Genauigkeit und beste Auflösung. Um zu verhindern, dass menschliche Schritte oder andere strukturelle Vibrationen die Leistung und Genauigkeit ihrer Mikroskope beeinträchtigen, verwenden viele Unternehmen und Institute unsere niederfrequenten PAL Luftfedersysteme. Nicht nur in Laboren und Reinräumen, sondern überall dort, wo die Isolierung von Laborgeräten auf der Tagesordnung steht.



Analyse- und Präzisionswaagen benötigen auch stabile Arbeitsbedingungen für eine genaue Messung. Fabreeka bietet hier pneumatische Isolationsprodukte und aktive Systeme zur Schwingungsreduzierung an. Selbst kleinste Schwingungen oder Vibrationen, die vom Laborpersonal unter Umständen nichtmal bemerkt werden, können die Messergebnisse beeinflussen. Dies kann der Fall sein, wenn Hub- oder Rollwagen über die Laboretage bewegt werden, starker Verkehr von außen das Gebäude beeinflusst oder andere Aktivitäten in anderen Bereichen des Gebäudes Vibrationen erzeugen.



MRT und NMR werden immer wichtiger, um Menschen und Materialien zu untersuchen. Bei der Schwingungsisolierung für diese Anwendung bieten wir unseren Kunden eine sehr hohe Fachkompetenz, große Produktkenntnis und bewährte Konstruktionslösungen. Wir liefern Schwingungsdämpfungssysteme für alle Arten von hochauflösenden MRT, NMR und Kryostate im Bereich von 300 MHz bis 900 MHz. Luftfedern für den Einsatz in NMR-Anwendungen sind grundsätzlich nichtmagnetisch, eingesetzte Materialien sind Edelstahl, Aluminium oder Messing. Die Arbeitshöhe der Isolatoren wird an die Erfordernisse des entsprechenden Magnetmodells angepasst, um vorhandene Tragkonstruktionen des Magneten nutzen zu können. Zu den angebotenen Lösungen gehören auch Schwingungsmessungen und die Dimensionierung von Unterkonstruktionen einschließlich statischer und dynamischer Analysen. Die Luftfedern können Höhen von ca. 700 mm bis ca. 1800 mm haben, mit vertikalen und horizontalen Eigenfrequenzen von nur 0,8 Hz.



Metrology



Die Messtechnik ist ein faszinierendes Gebiet mit stetig steigenden Messgeschwindigkeiten und Genauigkeiten von Koordinatenmessgeräten (CMM) und optischen Geräten. Da Vibrationen ein Umweltfaktor sind, der die Genauigkeit und Wiederholbarkeit eines KMGs beeinträchtigen kann. Fabreeka hat sich daher eingehend mit diesen Vibrationskriterien beschäftigt. Durch unsere Erfahrungen und ggf. mit Hilfe der Analyse von Schwingungsstandorten, können wir unsere Kunden dabei unterstützen, festzustellen, ob sie eine KMG-Isolation benötigen oder nicht.
Wenn dies der Fall ist, müssen typischerweise niederfrequente Vibrationen von deutlich weniger als 50 Hz gedämpft werden. Fabreeka-Luftfedern wie PAL Membran-Luftfedern oder unsere PLM Gummi-Luftfedern bieten eine signifikante schwingungsisolation für Koordinatenmessmaschinen und für andere messtechnische Geräte, die eine niederfrequente Schwingungsdämpfung erfordern.



Neben den standardmäßigen pneumatischen Isolationssystemen, mit denen die meisten KMGs einwandfrei funktionieren, können Fabreeka-Systeme auch kundenspezifisch in die Maschine integriert werden. Wenn größere CMM Fundamente benötigen, ist Fabreeka die erste Adresse für pneumatische Isolatoren oder andere, alternative Isolatoren zur Fundamentisolation, je nach Komplexität der Anforderungen.
Fabreeka kann auch eine schlüsselfertige Fundamentlösung einschließlich Projektmanagement, Abbruch, Fundamentkonstruktion, Berechnungen und weiteren Dienstleistungen anbieten.

Zur genaueren Abfrage des Leistungsumfangens sprechen Sie gern unsere Projektingenieure an.

Hauptmerkmale / Vorteile

  • Aktive Schwingungsdämpfung hochpräziser Geräte
  • ISOTablA mit aktiver Isolierung ab 0,5 Hz bis 100 Hz
  • Bei Nano-Anwendungen überlegen gegenüber Luftfedern, passiven Systemen und aktiven Systemen des Wettbewerbs
  • Verfügen über integrierte Echtzeit-Diagnosetools
  • Einfache Installation auch für schwere Werkzeugausrüstung
  • Aktiv in sechs Freiheitsgraden
  • Hohe Belastbarkeit und Tragfähigkeit

ISOTablA von Fabreeka sind aktive Tischplattformen bzw. aktive Tischaufsätze. Bei der Produktlinie ISOModA handelt es sich um modulare aktive Isolationselemente. Alle einzelnen Vertreter dieser aktiven Systeme eignen sich ideal für Applikationen im Nano- und Subnano-Bereich, da sie die aktive Isolation der Schwingungen in hochgenauen Anwendungen ermöglichen. Sie finden daher Gebrauch in vielen Hightech-Industriezweigen, in der Labor-, Pharma- und Medizintechnik sowie bei hochpräzisen Messanwendungen.
Beide aktiv isolierten Systeme von Fabreeka bieten signifikante Vorteile im Vergleich zu anderen am Markt erhältlichen Systemen. Die aktiven Systeme nutzen z. B. einen Linearmotor als aktiven Antrieb. Hierdurch wird der aktive Stellenantriebhub im Vergleich zu den häufig eingesetzten piezoelektrischen Geräten der Wettbewerber um ca. Faktor 3 vergrößert. Das ermöglicht den Einsatz auch bei ungünstigeren Umgebungsbedingungen.
Die Systeme für aktive Schwingungsisolierung von Fabreeka basieren auf einer patentierten Architektur, die bis zu drei voneinander unabhängige Lagen aktiver und bis zu zwei Lagen passiver Schwingungsdämpfung umfasst. Die große Flexibilität in diesem Aufbau führt zu einer maximalen Leistungsfähigkeit von Anlagen und Installationen. Kundenspezifische Abmessungen und Sondereinrichtungen sind auf Wunsch auch möglich.

Ein Praxisbeispiel
Die Beruhigungszeiten für Messbühnen mit hoher Beschleunigung in Halbleiter-Bearbeitungsmaschinen liegen normalerweise zwischen 200 ms und 300 ms. Mit aktiven Tischplattformen oder Tischaufsätzen bzw. mit modularen aktiven Schwingungsisolierungssystemen von Fabreeka lassen sich diese Werte dank der integrierten Technologie um ungefähr den Faktor 10 reduzieren. So ist z. B. die ISOTAblA-Plattform bei niedrigen Frequenzen bis 1 Hz in der Lage, Umgebungsschwingungen um 10 dB zu reduzieren. Der aktive Islationsbereich liegt bei 0,5 Hz bis 100 Hz.
Zur Früherkennung, als Test oder für die Simulation existiert der ISOTAblA-Shakermodus. Mit ihm kann vorab z. B. mittels Sensoren ermittelt werden, wie das zu isolierende System oder Gerät später unter Schwingungsbedingungen arbeiten wird.

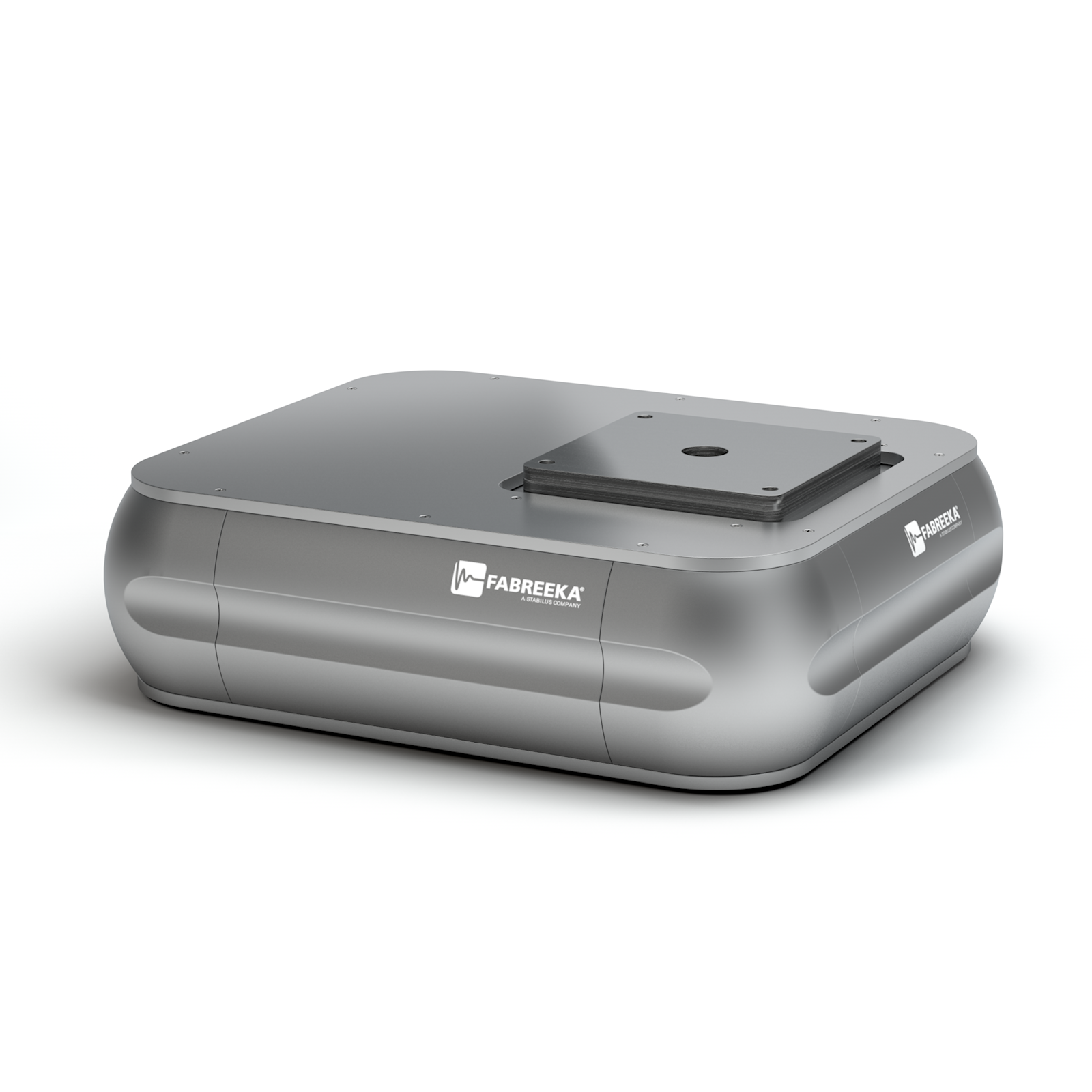

Für maximale Flexibilität in der Praxis sorgen die aktiven Isolationselemente ISOModA. Durch ihren modularen Aufbau ergibt sich die Fähigkeit zur Lagerung auch von schweren Maschinen, Geräten und Anlagen. Ein echter Pluspunkt, denn bei Belastungen von 100 bis 1.000 kg auf jedem Isolator, kann eine unbegrenzte Anzahl von Isolatoren in einem System (unabhängig voneinander) gekoppelt werden. Das ist konkurrenzlos und macht auf Kundenseite individuelle Produkte und Traglasten und damit kundenspezifische Lösungen sowie optimal zum Design passende Anwendungen möglich.
Ob modular mit ISOModA oder als aktive Tischaufsätze mit ISOTAblA, beide Produktlinien erfüllen die Bedürfnisse und Anforderungen, die fortschrittliche Unternehmen an die aktive Schwingungsdämpfung für ihre Applikationen bis hin zum Nano- und Subnano-Bereich stellen. Egal, welches aktive Isolationssystem benötigt wird, der technische Service und die Vertriebsingenieure von Fabreeka sind in jedem Fall bei der passenden Auswahl und darüber hinaus behilflich.
